Шкаф ШАВР-К-250-2-1

Шкаф автоматического ввода резерва ШАВР-К-250-2-1

Назначение

• Шкаф автоматического ввода резерва ШАВР применяется для обеспечения гарантированного питания в системах с двумя независимыми источниками питания и одной секцией нагрузки, обеспечивает автоматический переход с основного на резервный ввод с самовозвратом при восстановлении питания.

Применение

• важные объекты здравоохранения (реанимационные отделения, крупные диспансеры, родильные отделения и пр.) и других государственных учреждений;

• котельные, насосные станции первой категории, перерыв в электроснабжении которых приводит к выходу из строя городских систем жизнеобеспечения;
• лифты, устройства пожарной сигнализации, противопожарные устройства, охранная сигнализация крупных зданий с большим количеством находящихся в них людей.

• установки связи, диспетчерские пункты городских систем, серверные помещения;



Преимущества

• Контроль параметров напряжения на 2-х вводах
• Простота конструкции (надежность)
• Высокая скорость переключения (особенно важно при питании ответственных технологических процессов)
• Защита отходящей линии от сверхтоков

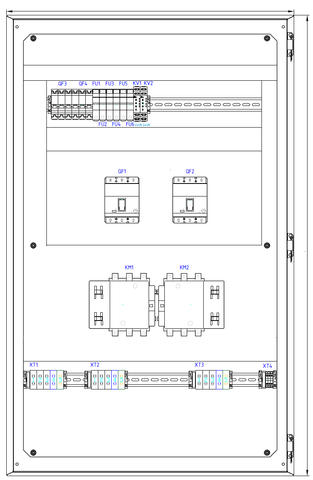

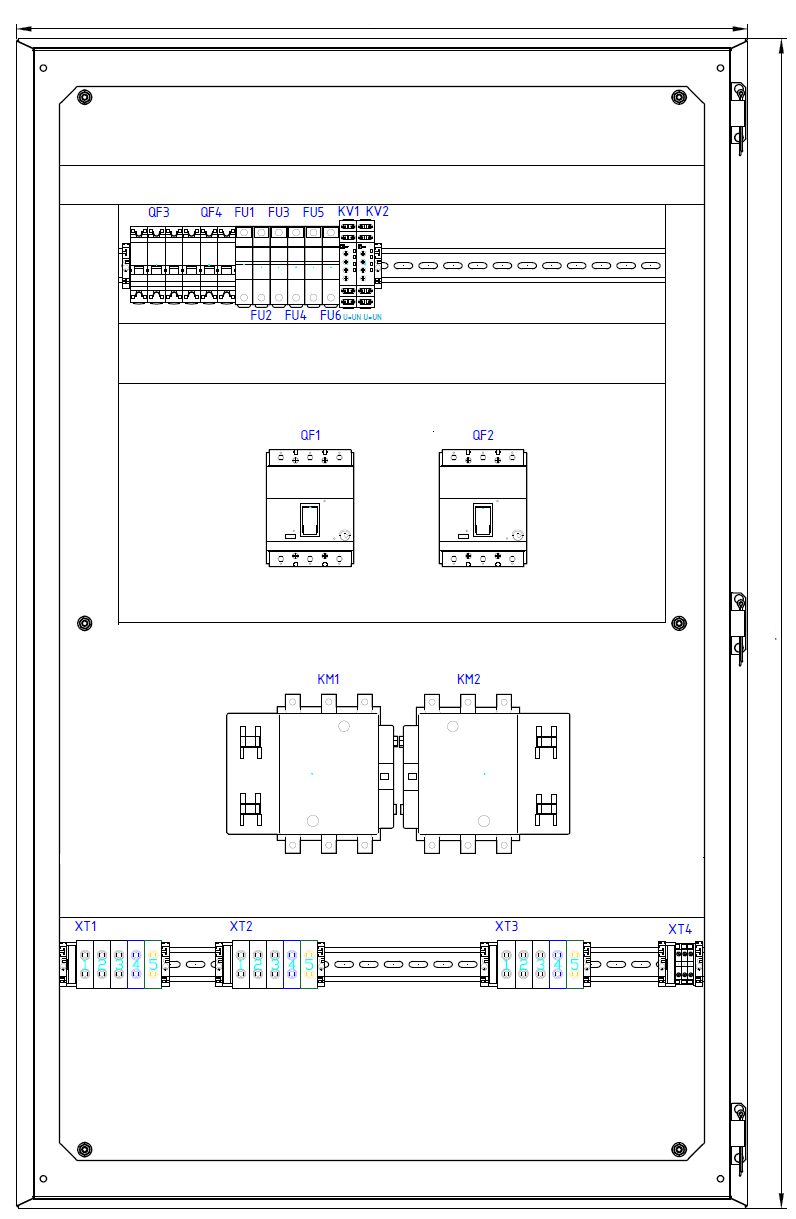

Конструкция:

• Контроллер АВР EKF PROxima
• Силовые автоматы на вводе
• Силовые контакторы с механической блокировкой
• Регулировки и индикация:

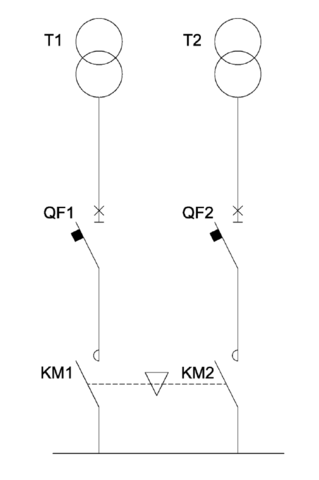

Схема АВР:
